AHB-Lite 总线介绍

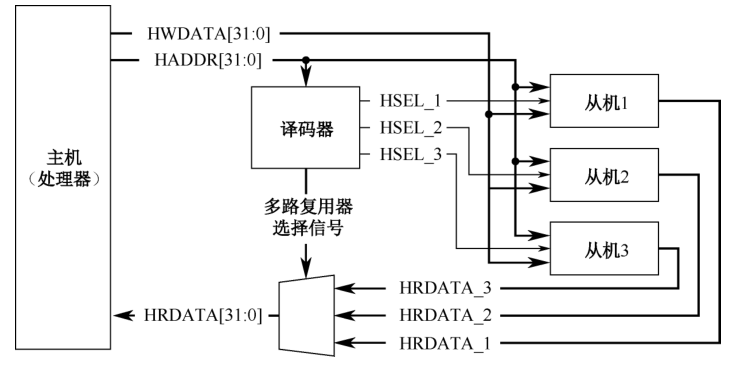

Cortex-M0 处理器中所使用的是 AHB-Lite 总线，其结构示意图如下图所示，其包括一个主机（Master）、若干个从机（Slave），一个译码器（Decoder）用于选择对应的从机以及一个选通开关（MUX）用于选择对应的返回数据。这种总线结构极为简化，因只支持单一的主机而简化掉了总线仲裁等一系列复杂的机制，总线的传输机制也有较大的简化。因此被冠以 Lite 的后缀。

AHB-Lite 总线的细节

AHB-Lite 互连结构

在开头的示意图中，我们看到 AHB-Lite 总线除了主机和从机之外，还包括用于地址译码和数据选通的译码器和选通开关，它们在主机和从机的交互中作为中间的桥梁而存在，这一小节对整个 AHB-Lite 的互连结构做一个简单的介绍，简述译码器和选通开关的作用，具体工作原理可以见2.1.3小节。

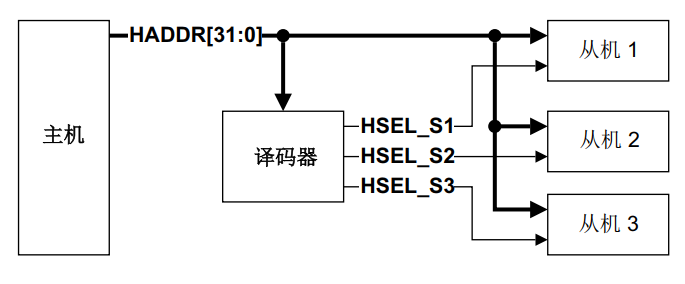

在从机选择信号图中，主机输出的地址信号 HADDR 经过译码器被划分到不同的地址区域。译码器根据当前地址所属的区域，产生对应的从机选择信号 HSELx，从而“选中”某一个从机参与本次传输。

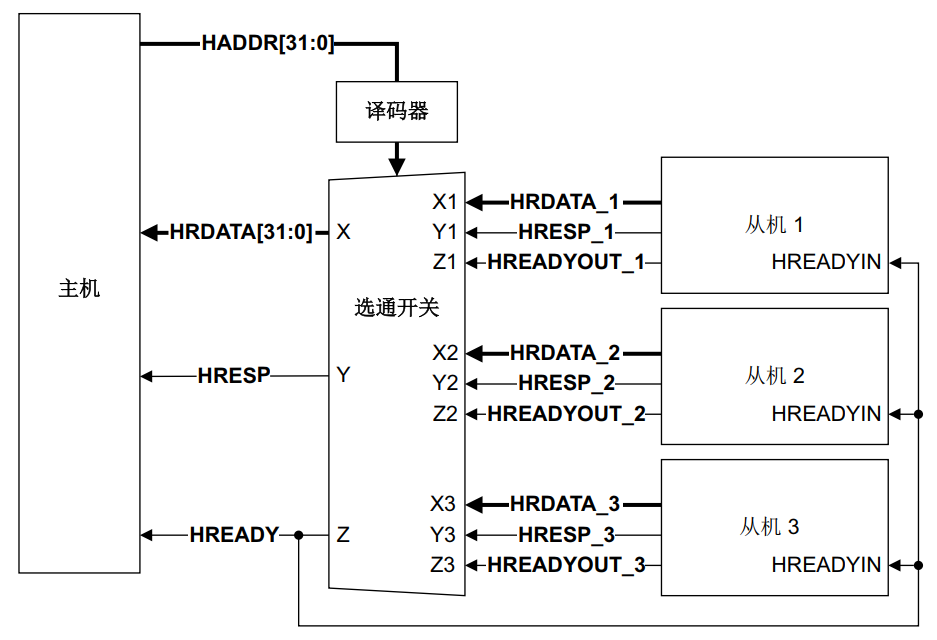

在选通开关互连图中，可以看到译码器为选通开关提供选择信号，被选中的从机通过选通开关将自己的返回信号接入总线：

• 选中的从机的 HRDATA 被送到总线的 HRDATA；
• 选中的从机的 HRESP 被送到总线的 HRESP；
• 选中的从机的 HREADYOUT 被送到总线的 HREADY。

因此，全局的 HRDATA、HREADY、HRESP 信号实际上是“当前被访问的从机的 HRDATA、HREADY_OUT、HRESP 信号通过多路选择电路选通得到的。我们后文中的信号，默认都是这些经过选通开关的全局信号。如果你看到了 HREADY_OUTx、HRDATAx 这种信号，要明白这是某个从机自身发出的信号。

部分接口介绍

这一节简要介绍了 Cortex-M0 处理器中的部分总线接口信号，这些信号对于设计 SoC 的总线协议非常重要：

Cortex-M0 支持的总线传输

通过分析 Cortex-M0 IP 核中 HBURST 和 HTRANS 的信号的赋值可以得出其支持的传输模式：

assign HTRANS[0] = 1'b0;
assign HBURST[2] = 1'b0;
assign HBURST[1] = 1'b0;
assign HBURST[0] = 1'b0;

可以看到处理器核端的 HTRANS 最低位恒为 0，因此说明 M0 仅支持 NONSEQ 传输，并且 HBURST 也恒为 0，因此 M0 不支持 BURST 传输。在后面的外设总线接口设计中，只需要满足 NONSEQ 类型传输即可，为后续简化设计提供了条件。

AHB-Lite 总线的传输时序

在《AMBA® 3 AHB-Lite Protocol》文档中详细介绍了 AHB-Lite 总线的信号描述、传输类型与时序。AHB-Lite 总线除了支持基本的读写操作外，还支持具有等待状态的读写操作、锁定读写操作和突发读写操作。由于 Cortex-M0 处理器核的特性，其 AHB-Lite 总线仅支持 NONSEQ 传输，即基本的读写操作和具有等待状态的读写操作。如果要了解更多关于 AHB-Lite 的知识，可以去详细阅读《AMBA® 3 AHB-Lite Protocol》文档。

基本读操作

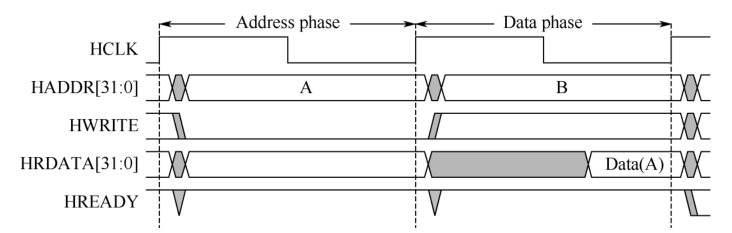

当 Master 需要从外设读取数据时，总共需要经历两个阶段：Address phase & Data phase，因此一次读传输至少需要 2 cycle。在 Address phase 时，Master 会把读取地址输出在地址总线上，直到 HREADY 为 '1'。由于 HREADY 一直为 '1'，那么 Master 在 Address phase 放出地址后直接进入 Data phase；在 Data phase 时，Master 会在 HREADY 为 '1' 时读取数据总线 HRDATA 上的数据，至此传输完成。

基本写操作

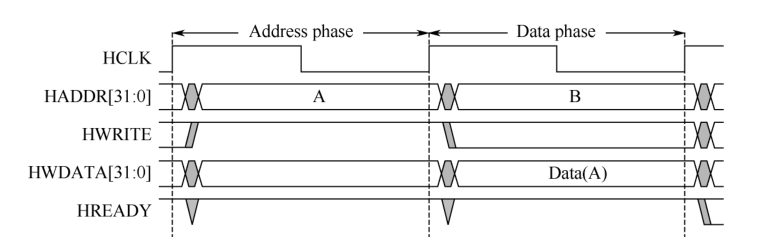

类似基本读操作，写操作也会经历两个阶段：在 Address phase 时，Master 会把写地址输出在地址总线上，直到 HREADY 为 '1'。由于 HREADY 一直为 '1'，那么 Master 在 Address phase 放出地址后直接进入 Data phase；在 Data phase 时，Master 会将写数据放在数据总线 HWDATA 上，直到 HREADY 为 '1'，传输完成。

具有等待状态的读写操作

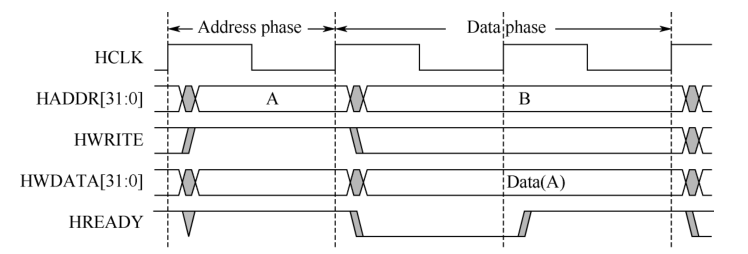

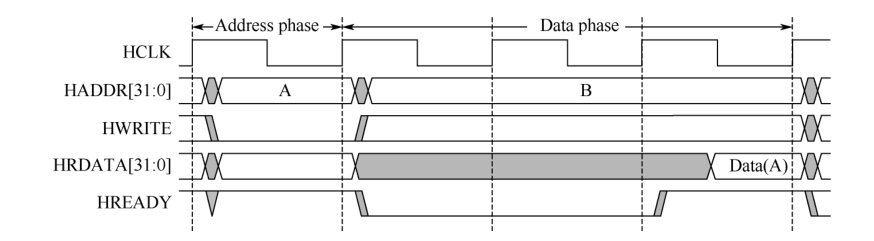

HREADY 为当前正在进行传输的 Slave 返回的 HREADYOUT，Master 端会把 HREADY 既作为进入传输的判断条件（在 HREADY 为 '0' 时不会开始下一个传输），也会作为传输完成的条件（在 HREADY 为 '0' 时不会退出当前传输）。

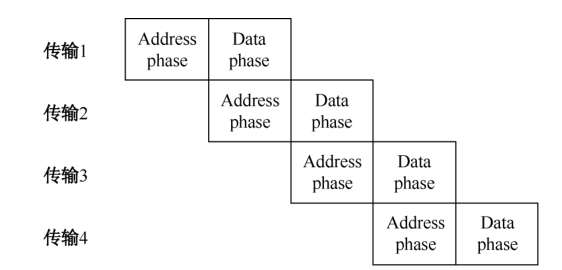

总线是流水线结构，虽然对于一次传输至少需要两个 cycle，但是对于两次传输，例如把上图中的 A 与 B 看作两次传输，图中的 Address phase 为写传输 A 的地址阶段，图中的 Data phase 为 A 的数据阶段，但也同时作为读传输 B 的地址阶段。B 地址对应的外设在 Data phase 的第一个周期时，由于 HREADY 为 0，并不能进入传输，而在第二个周期时，对于 B 而言与图中 A 的 Address phase 无异，最终实现如下图所示的流水线传输。

对于 Slave 而言，HREADY 只需要作为进入传输的判断条件，因为进入传输后，HREADY 就会被切换到自己的输出 HREADYOUT 上，因此当 Slave 根据 HREADY 等信号进入传输状态后，自行控制传输结束的时间，并依此控制 HREADYOUT 输出。

在后面 SoC 具体设计中，所有的 Slave 接口都能在两个周期内完成读写（即判断出 Address phase 后能在下一个周期完成数据读写），因此所有外设的 HREADYOUT 信号都被置为常量 '1'，这也是简化设计的一个体现。

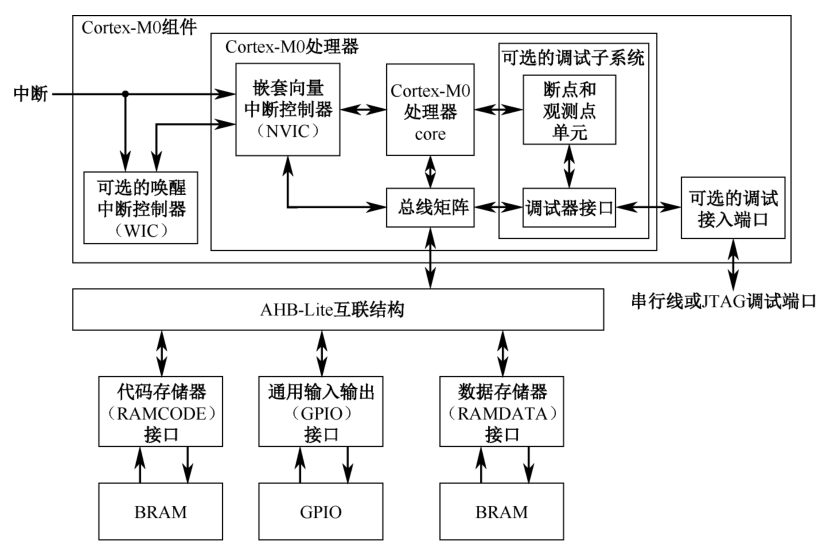

本实验需要完成的SoC中总线介绍
